YASKAWA安川DX200 JZNC-YRK21-1E CPU單元組件:JANCD-YIF01-4E機器人I/F基板、JANCD-YSF21-E機械安全CPU基板、JANCD-YCP21-E CPU基板

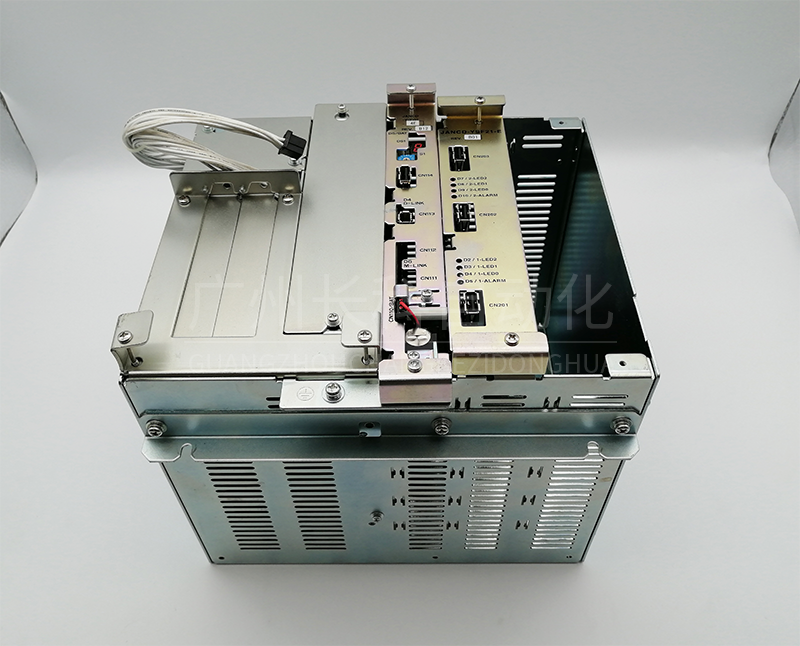

JZNC-YRK21-1E CPU單元

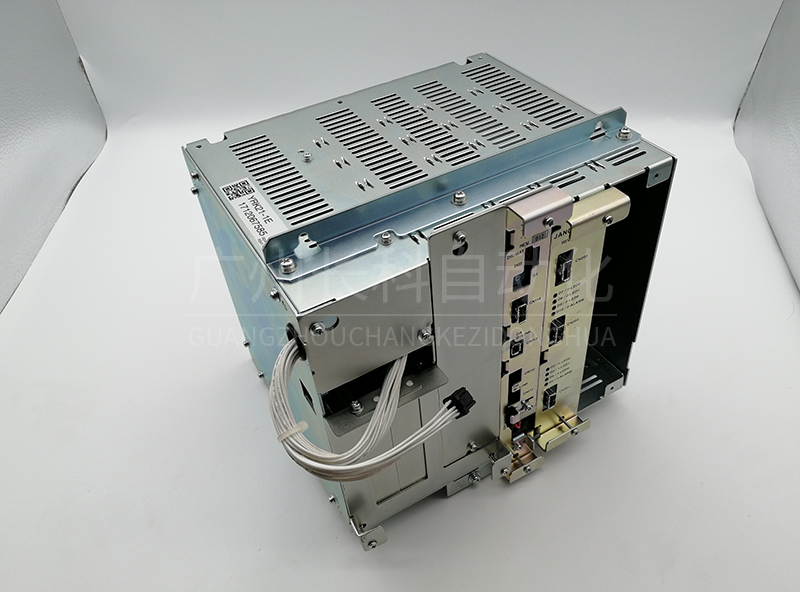

JZNC-YRK21-1E CPU單元

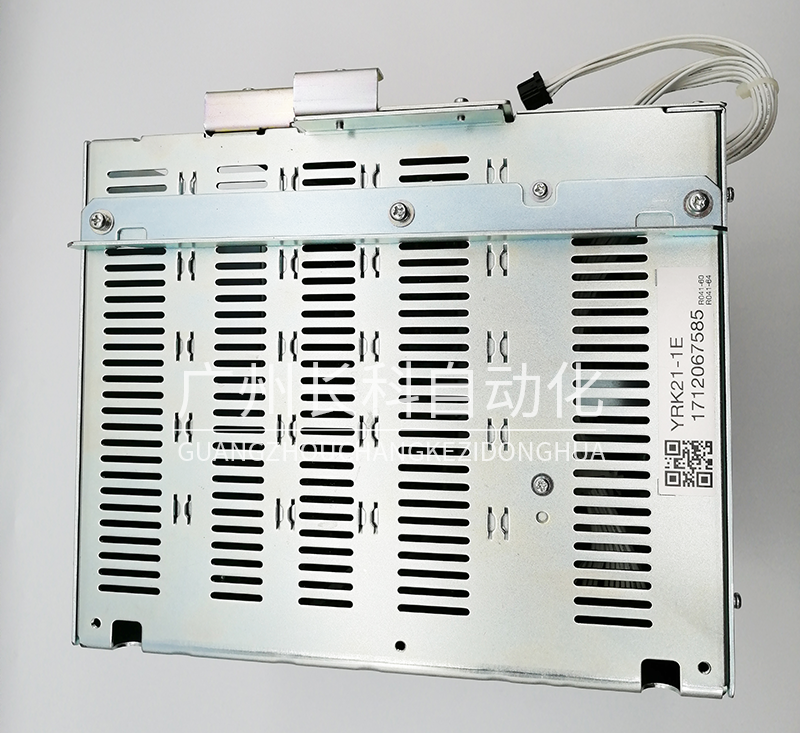

1712067585 R041-60 R041-64

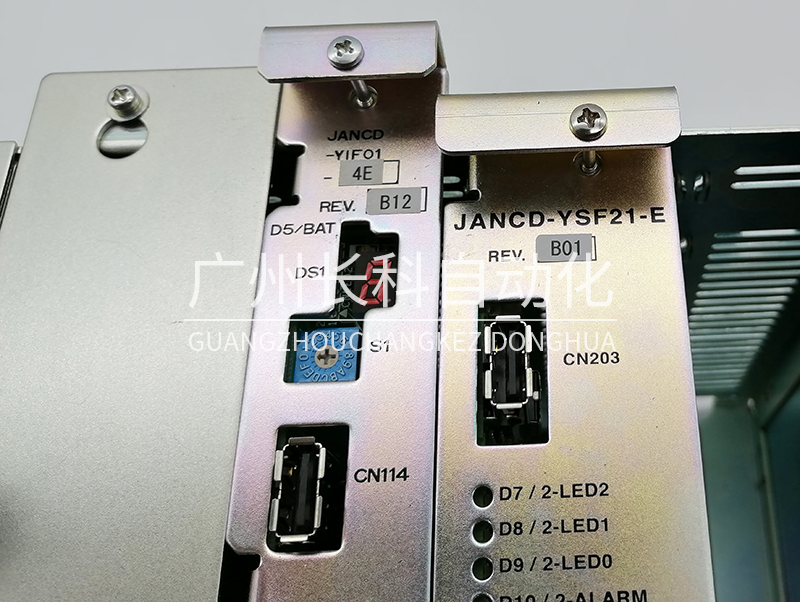

JANCD-YIF01-4E機器人I/F基板接口:

CN114:I/O I/F通信接口;

CN113:DriveI/F控制軸基板通信;

旋轉開關



JZNC-YRK21-1E CPU單元



JZNC-YRK21-1E CPU單元



JANCD-YSF21-E機械安全CPU基板接口:

CN203:I/O I/F功能安全基板通信接口;

CN202:I/O I/F 機械安全I(xiàn)/O邏輯基板通信接口(2ch側)

CN201:I/O I/F 機械安全I(xiàn)/O邏輯基板通信接口(1ch側);

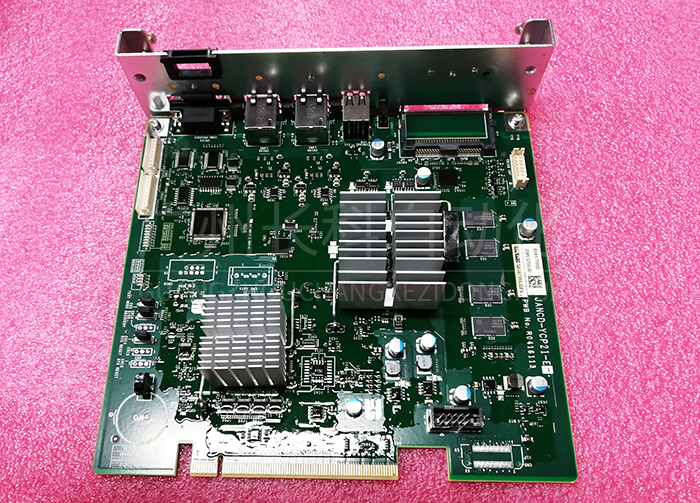

YASKAWA JANCD-YCP21-E

JANCD-YCP21-E CPU基板接口

CN107:CF卡;

CN106:USB接口;

CN105:示教器接口;

CN104:LAN用;

CN103:Serial Port(Rs232C);

PCI插槽*2
