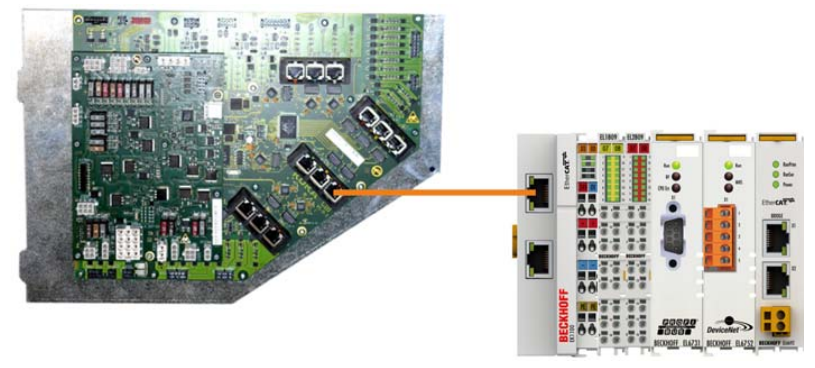

KEB - 庫卡擴展總線

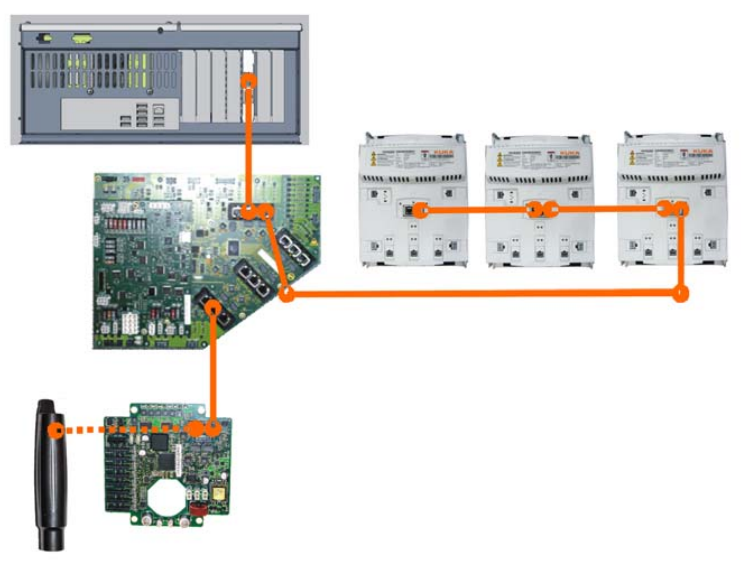

庫卡控制器總線（KCB）

庫卡服務接口（KSI - KUKA Service Interface）

 ① X43 KSI - KUKA Service Interface

 ② 連接到 CSP - Control System Panel（控制系統操作面板）

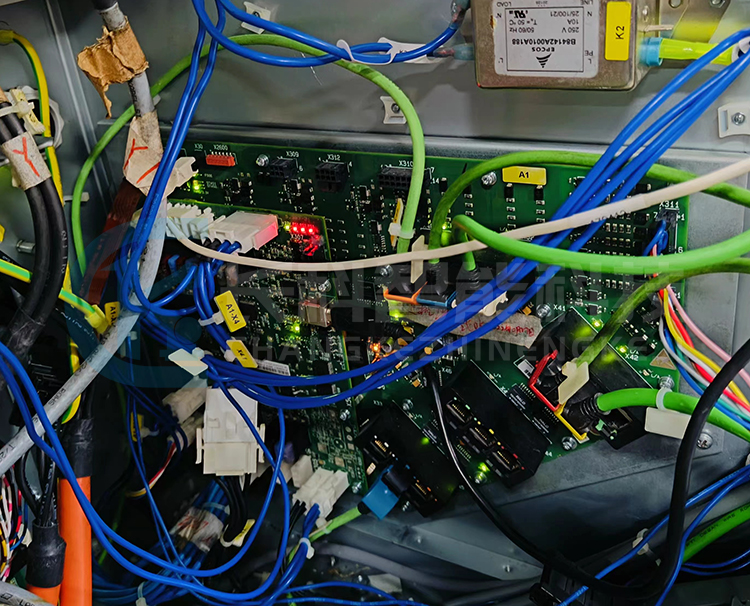

PMB電源管理板功能：

緩沖式供電

   ① KPPsr；

   ② KSPsr；

   ③ 示教器；

   ④ 多核控制系統 PC 機；

   ⑤ RDC分解器數字轉換器；

   ⑥ 現場總線（選配）。

非緩沖式供電

   ① 電機制動裝置；

   ② 風扇；

   ③ 客戶接口；

   ④ 快速測量輸入端。

PMB電源管理板卡00-226-429接口：

  X3：KPP - 27V 制動供電（邏輯電路）；

  X5：KPS27 - 控制信號/警報；

  X22：27V（選項）；

  X4：KPC 和電源風扇的供電；

  X307：未使用(27V)；

  USB：KPC - 蓄電池管理器/USV 管理器接口；

  X501：未使用；

  X21：RDC - 27V 供電電源；

  X305：蓄電池接口；

  X6：X21 - 機器人 KCB 27V 供電電源；

  X301：預留 - 27V 非緩沖式；

  X1：KPS27 - 27V 供電；

  X15：未使用 (27V)；

  X402：安全輸入端 1 至 3；

  X403：安全輸入端 4 至 7；

  X404：安全輸入端 8 至 9；

  X401：零點標定參考點開關；

  X407：X19 - 示教器；

  X14：內部風扇供電（未使用）；

  X308：跳線 - 外部供電/蓄電池；

  X405：安全接觸器輸出端10，單信道輸入端10；

  X11：跳線 - 主開關輔助觸點（未使用）；

  X306：X19 - 示教器供電電源；

  X302：X55 - 總線耦合器 24V（已緩沖）；

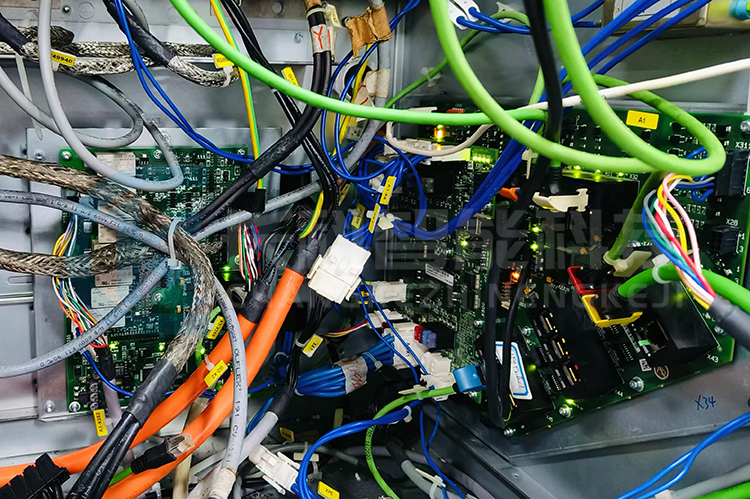

CIB控制柜接口板的功能

1、機器人控制系統部件的通訊接口；

2、安全輸出端和輸入端：

   ① 零點復歸；

   ② 示教器；

   ③ 用于確保設備安全的接口X11（50 極 D-Sub 插頭）。

3、四個適用于客戶應用程序的測量輸入端（節拍：125 ysec）；

4、監控機器人控制系統中的風扇（控制箱風扇、驅動裝置箱風扇）；

5、下列部件通過庫卡控制器總線與控制系統電腦相連接：

   ① KSPsr- 庫卡小型機器人伺服包；

   ② RDC- 分解器數字轉換器；

   ③ EM8905-1001 - EtherCat 現場總線用戶板；

   ④ MEMD - 微電子控制裝置；

6、通過庫卡系統總線，下列組件可與控制系統電腦相連接：

   ① 示教器（Operator Panel Interface）；

   ② RoboTeam；

7、EDS- 電子數據存儲器的接口。
