長科智能在2023年里,維修了ABB大大小小的各種故障,也遇到了眾多的報警代碼,使我們的維修經驗更加豐富,如報警代碼“50316絕對精度功能未激活”,在系統參數里將“使用機器人校準”設置為“r1_calib”,就可以激活機器人的絕對精度

又如報警代碼40160 RAPID程序中存在錯誤”,如果不是編輯程序后出現該問題,那很大可能是其他錯誤的發生而引發了這個問題,所有建議先解決其他的錯誤。20223緊急停止沖突,系統進SYS HALT狀態”就能引起該錯誤。報警代碼40160可能原因二:工控機的磁盤數據丟失,可換上好的ABB機器人上工控機測試。報警代碼40160可能原因三:由示教器出故障引起,同樣可以換個好的示教器來測試。

如果是編輯程序后出現該問題,請參閱RAPID程序處理頁168一節。

錯誤代碼20223緊急停止沖突,系統進SYS HALT狀態”還能引起“10108檢修信息”的錯誤代碼。

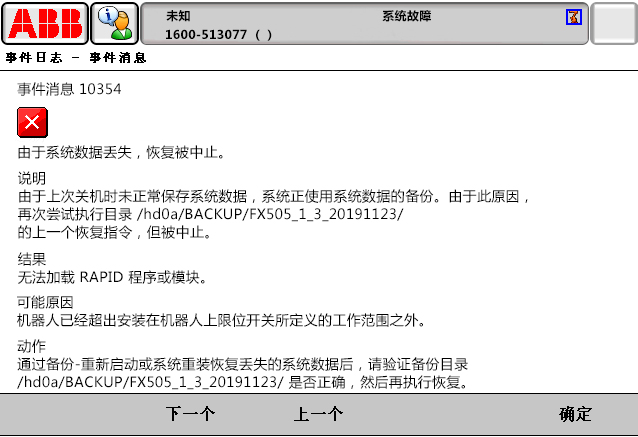

10354由于系統數據丟失,恢復被中止。

10354由于系統數據丟失,恢復被中止

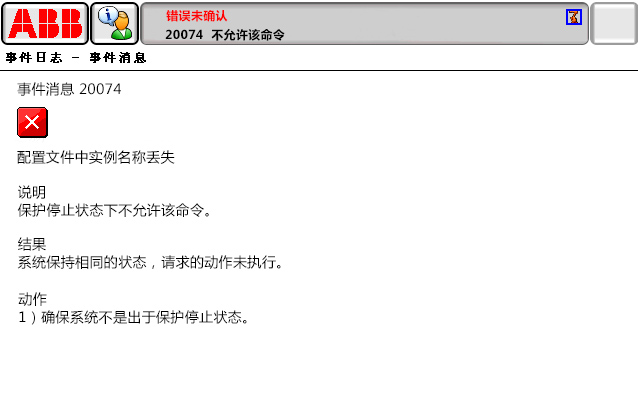

20074不允許該命令

建議檢查系統是不是處于保護停止狀態,包括檢查示教器上、控制柜還有圍欄上的急停按鈕。

20074不允許該命令


20140電機上電被拒絕

1、排除感應器故障或沒有感應到位

2、排除私服電機過載或者溫度過高的問題;

3、排除噴嘴壓力堵塞的問題。

20140電機上電被拒絕

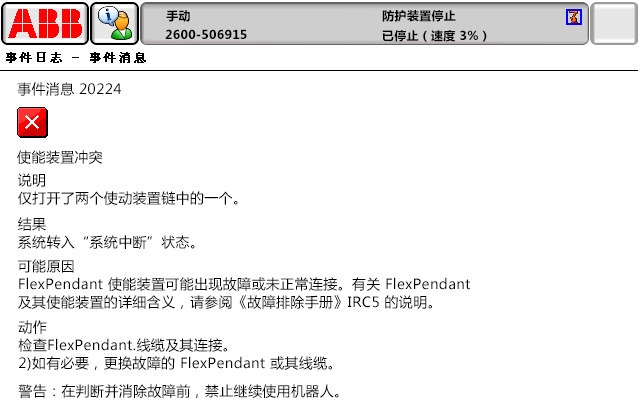

20224使能裝置沖突

檢查其他安全門關閉及外部機器給的連鎖信號正常。

20224使能裝置沖突





34257泄流電阻開路故障

1、檢查控制柜六軸驅動狀態,綠燈代表正常;

2、檢查驅動面板中的X2端子是否松動

3、利用萬用表測量泄流電阻,正常阻值是13歐姆,如果測量結果無窮大說明泄流電阻失效,即斷路,對泄流電阻進行更換。

ABB制動電阻泄放組件3HAC037682-001

34257泄流電阻開路故障

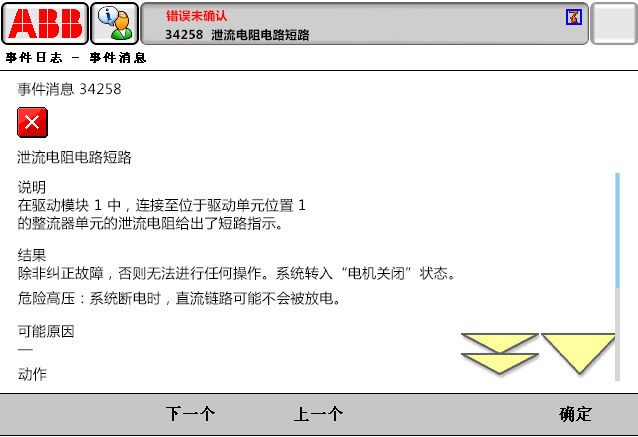

34258泄流電阻電路短路

34258泄流電阻電路短路

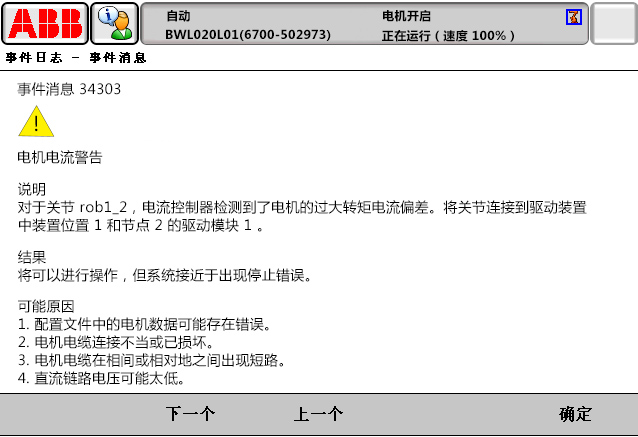

34303電機電流警告

34303電機電流警告

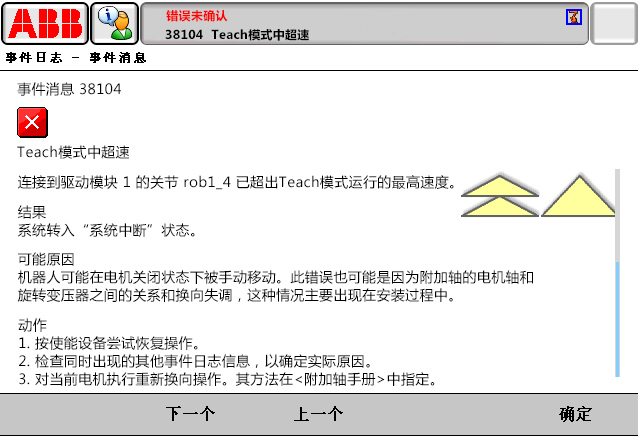

38104 Teach模式中超速

38104 Teach模式中超速

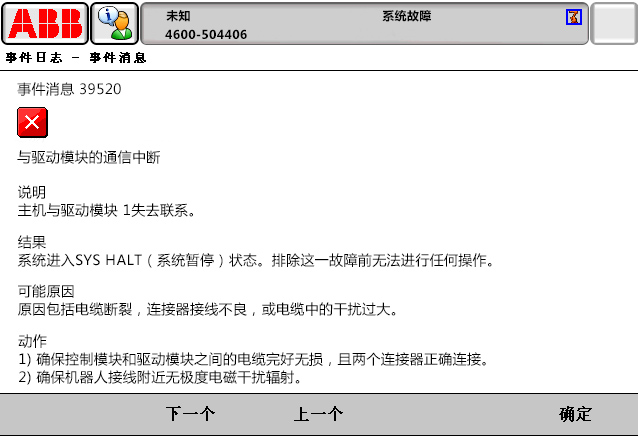

39520與驅動模塊通信中斷

39520與驅動模塊通信中斷

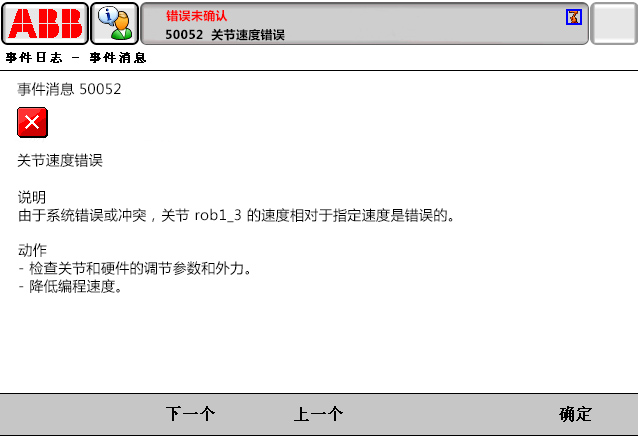

50052關節速度錯誤

可能原因:

1、編碼器線纜問題,或者接口松動;

2、SMB板出現故障;

3、伺服電機剎車模塊磨損嚴重;

4、伺服電機密封圈破損,潤滑油滲透進電機內。

50052關節速度錯誤

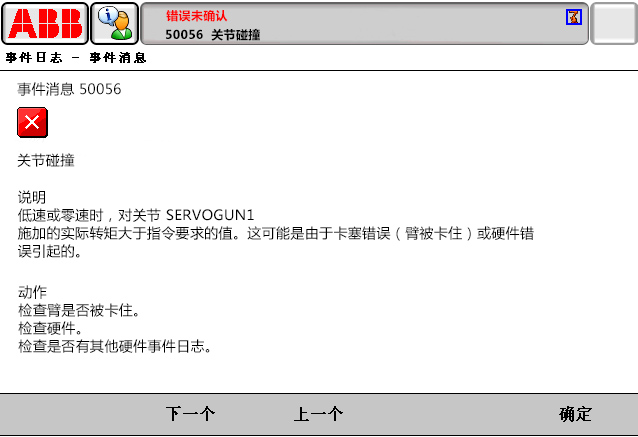

50056關節碰撞

50056關節碰撞

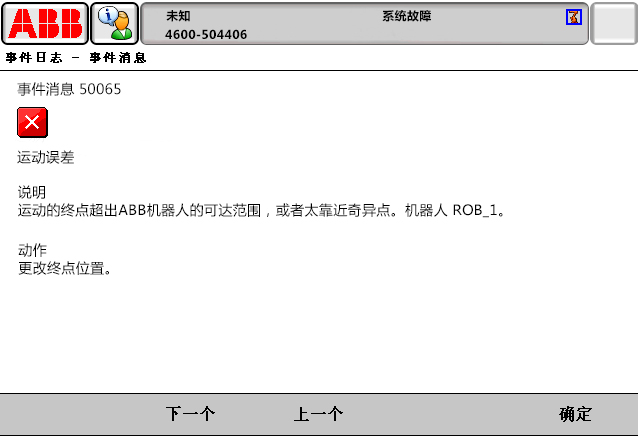

50065運動誤差

50065運動誤差

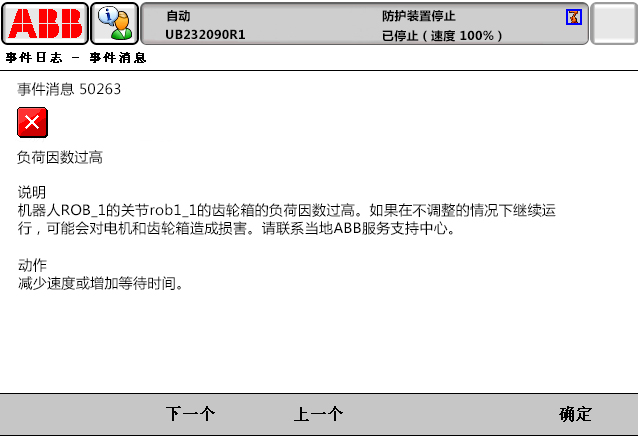

50263負荷因數過高

可嘗試修改控制柜和本體的最高溫度參數。步驟:

控制面板配置運動系統系統_1

機柜最高溫度4530或25,機器人最高溫度4530或25

SIS參數:機器人溫度35

50263負荷因數過高

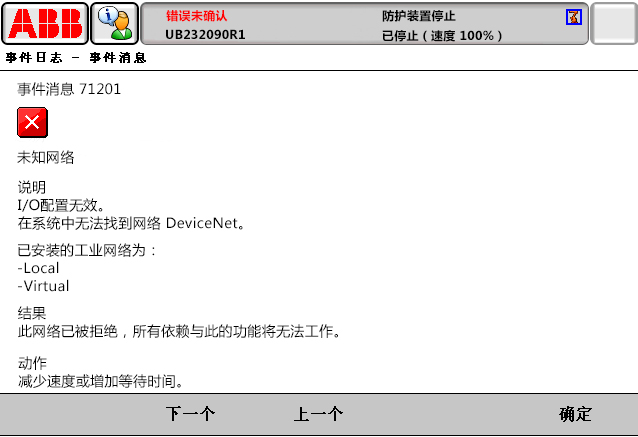

71201未知網絡

建議檢查示教器和控制柜的電纜是否松動,若松動,緊固后,須重啟。

71201未知網絡

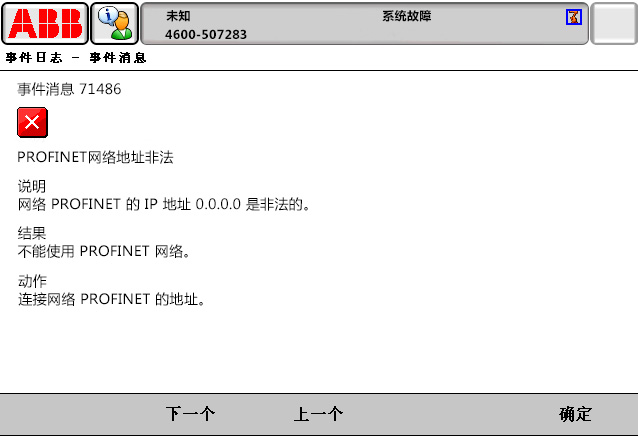

71486 PROFINET網絡地址非法

71486 PROFINET網絡地址非法

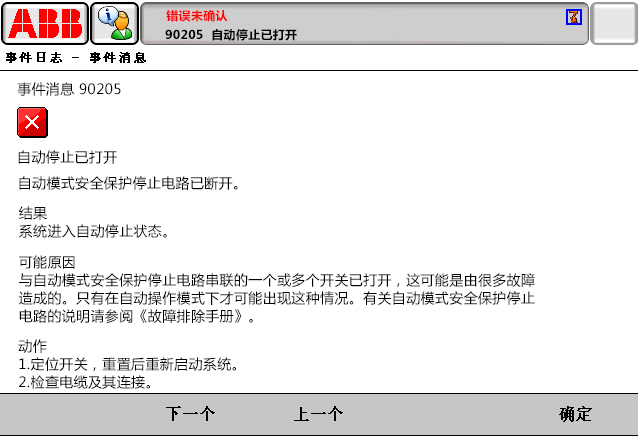

90205自動停止已打開

可能原因是自動安全回路的問題,建議檢查X5端子標準柜或者X9端子緊湊型小柜子),有必要可進行短接。

90205自動停止已打開

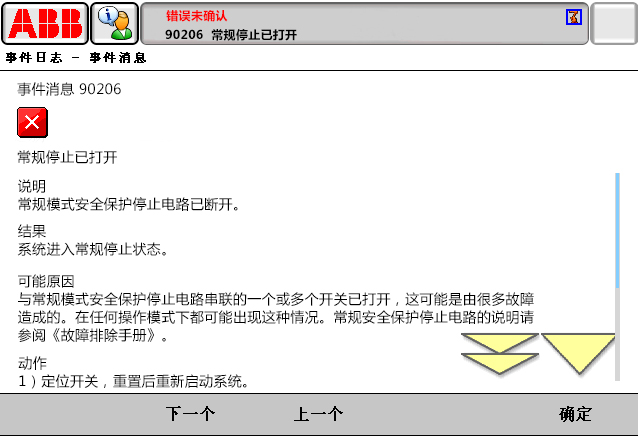

90206常規停止已打開

90206常規停止已打開

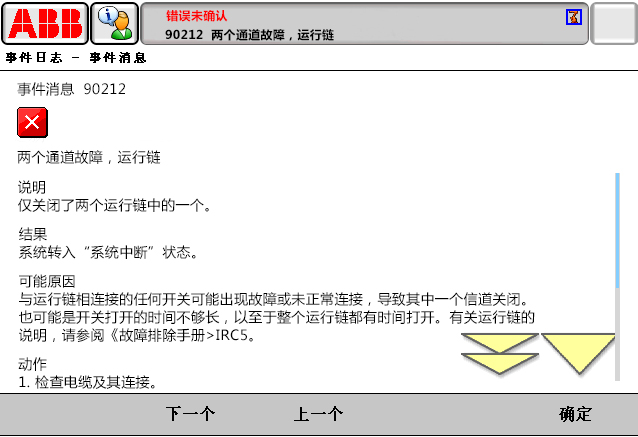

90212兩個通道故障,運行鏈

可能原因:模式選擇旋鈕壞了

90212兩個通道故障,運行鏈

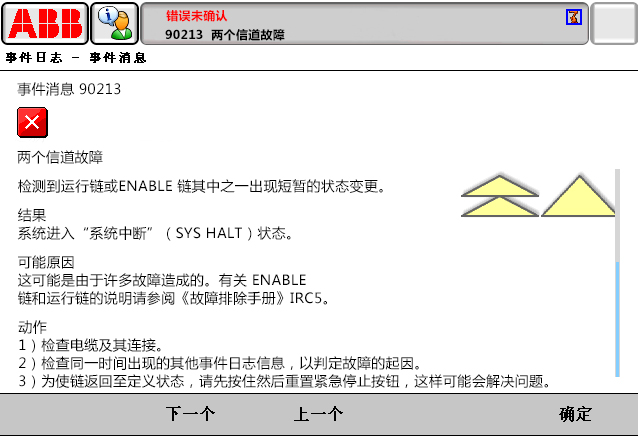

90213兩個信道故障

可能原因:

1、程序加減速過高,重心定位不對,這種情況在滿載的情況發生概率較高;

2、24V電源有問題,有些不能共用電源;

3、外部安全信號沒接好;

4、安全板出現故障。

90213兩個信道故障

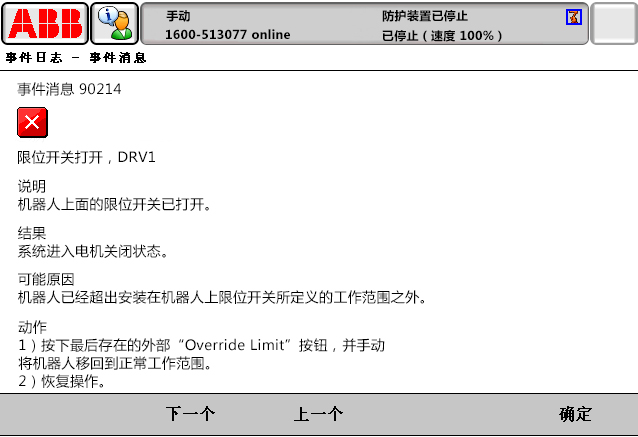

90214限位開關打開,DRV1

建議查看接觸器版上的x21限位開關的情況,如果外部接了限位開關,通過外部按鈕暫時復位。

90214限位開關打開,DRV1

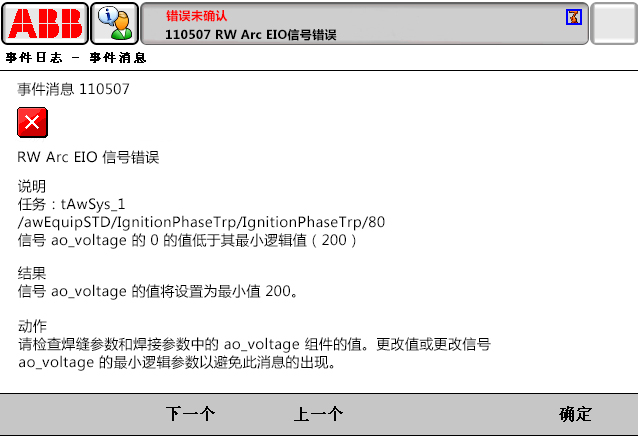

110507 RW Arc EIO信號錯誤

90214限位開關打開,DRV1

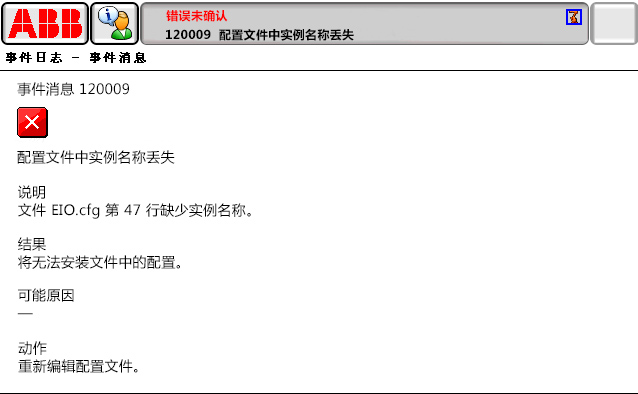

120009配置文件中實例名稱丟失

90214限位開關打開,DRV1
