KUKA機器人外部軸標準配置



STEP1.

將電腦改成與機器人同一IP段,網線機器人與電腦連接,打開Workvisual軟件(以下為WV)。

軟件打開后如下圖:

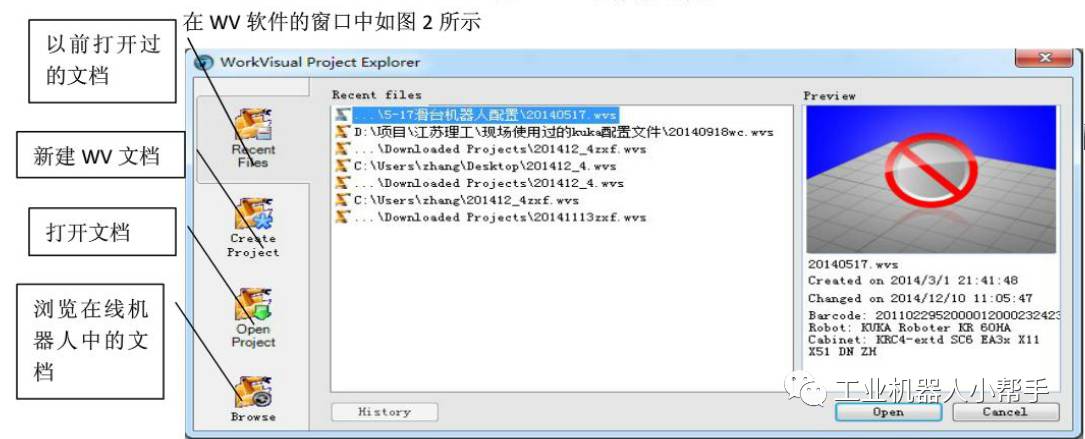

在WV軟件的窗口中如下圖:

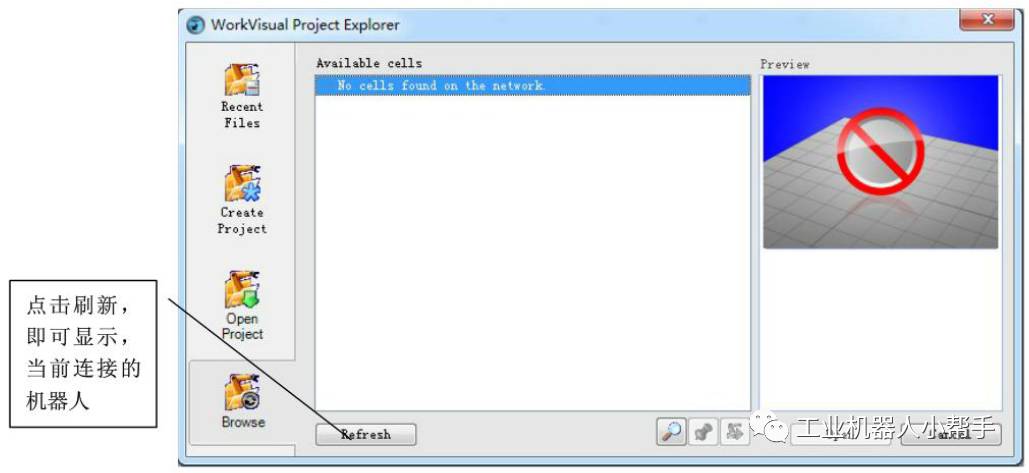

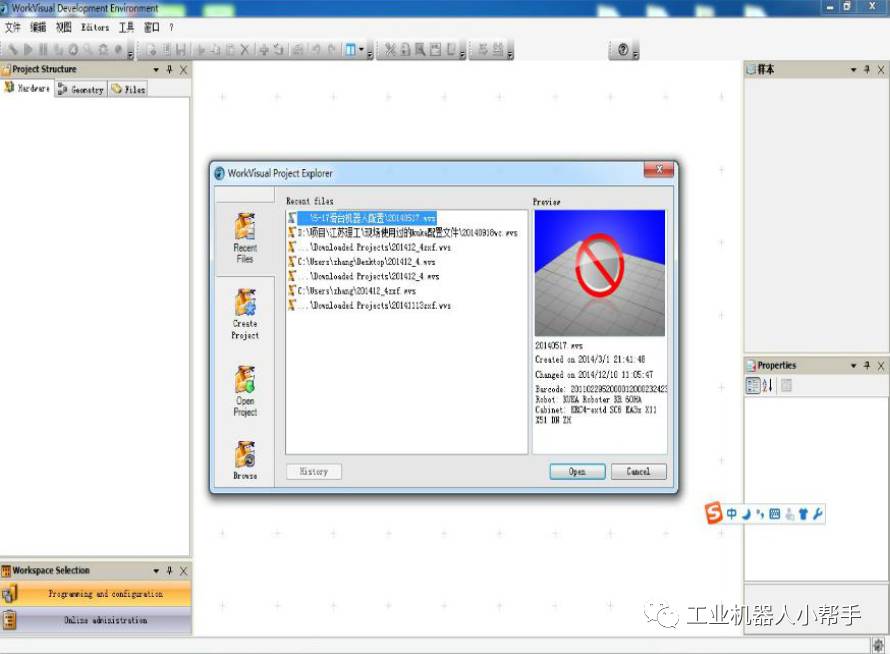

選擇Browse時,如下圖:

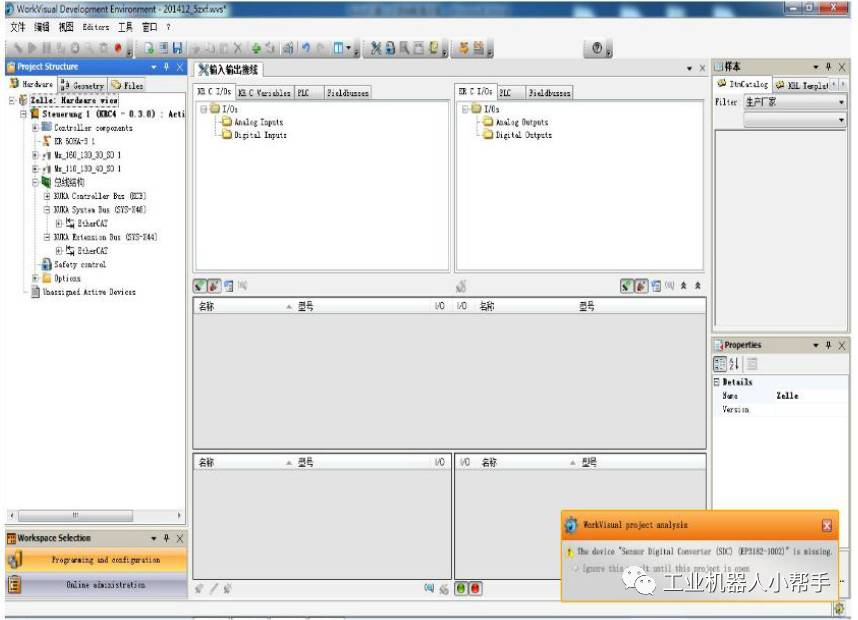

選擇項目文件,打開后如下圖:

STEP2.

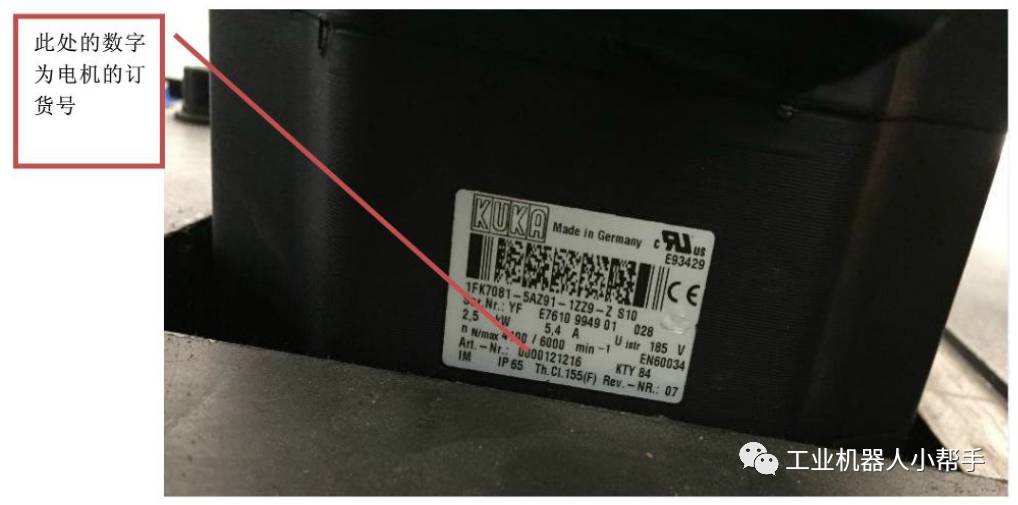

拍下外部軸電機的型號,如下圖查找電機的Art-Nr號,對應KUKA_Motor_dat_KR_C4_en庫卡文件:

查找電機型號:

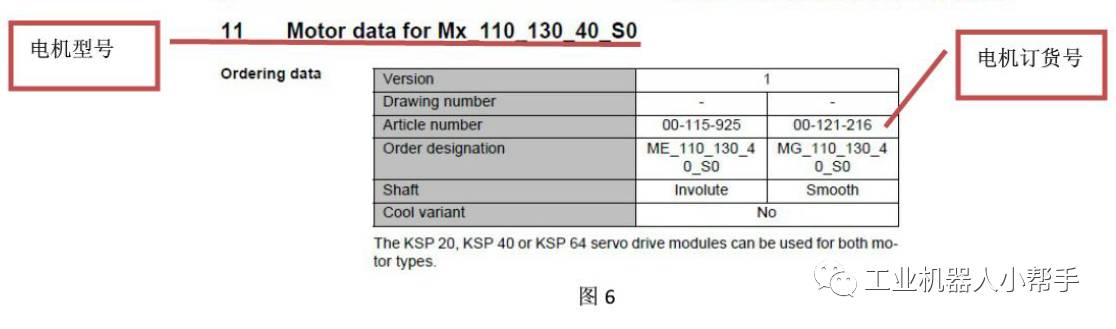

例如下圖中的電機的訂貨號后六位是121216,參考KUKA文件可查出電機型號為MX_110_130_40_S0

STEP3.

添加外部軸,當KUKA機器人有兩個外部軸系統時,原則上先添加直線導軌外部系統,再配旋轉軸外部系統。下面實例為直線導軌外部軸。

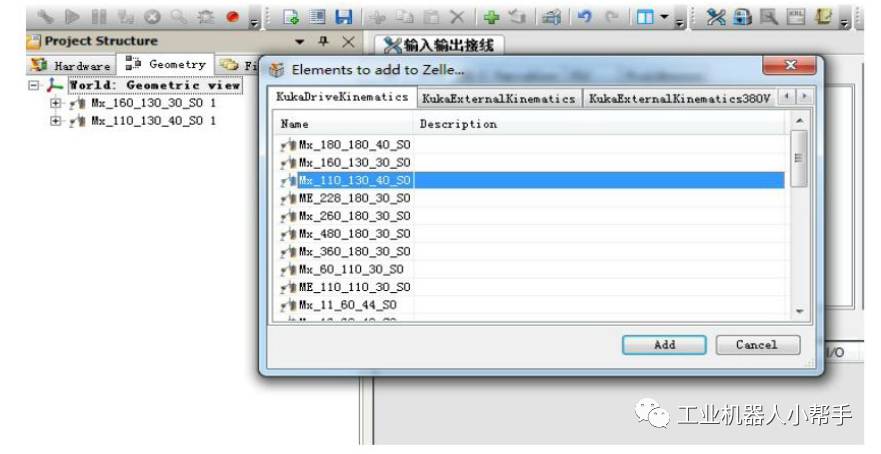

單擊geometric view 項右擊添加Mx_110_130_40_S0

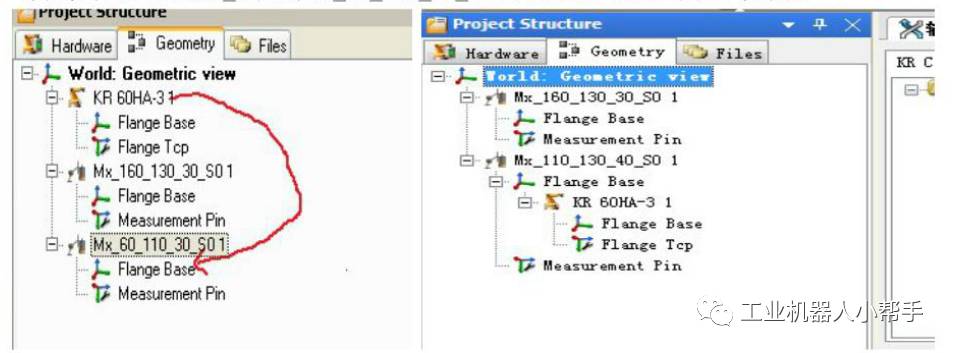

添加完后把KR60HA_3拖拽到Mx_110_130_40_S0的FLANGE BASE下面

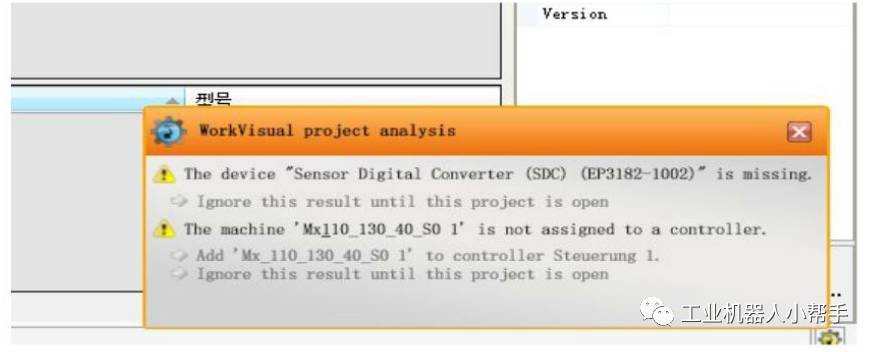

單擊右下角 添加Mx_110_130_40_S0

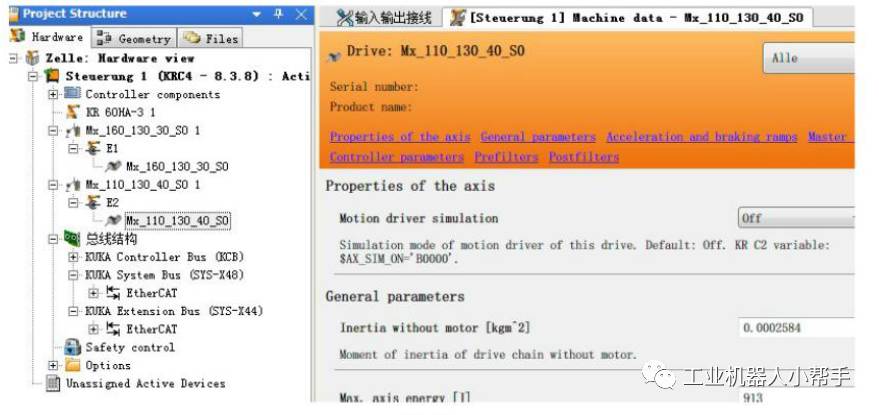

保存---設置參數---保存---編譯,參數設置如下圖

STEP4.

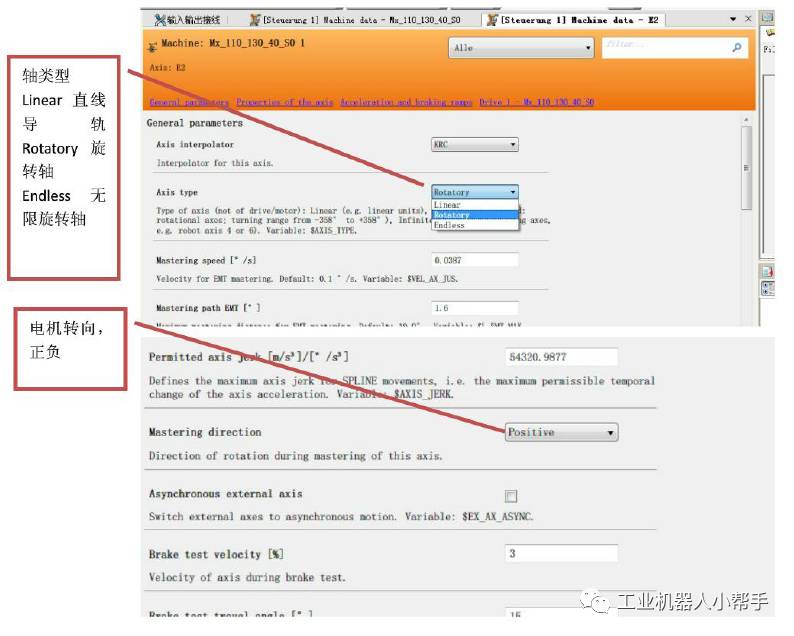

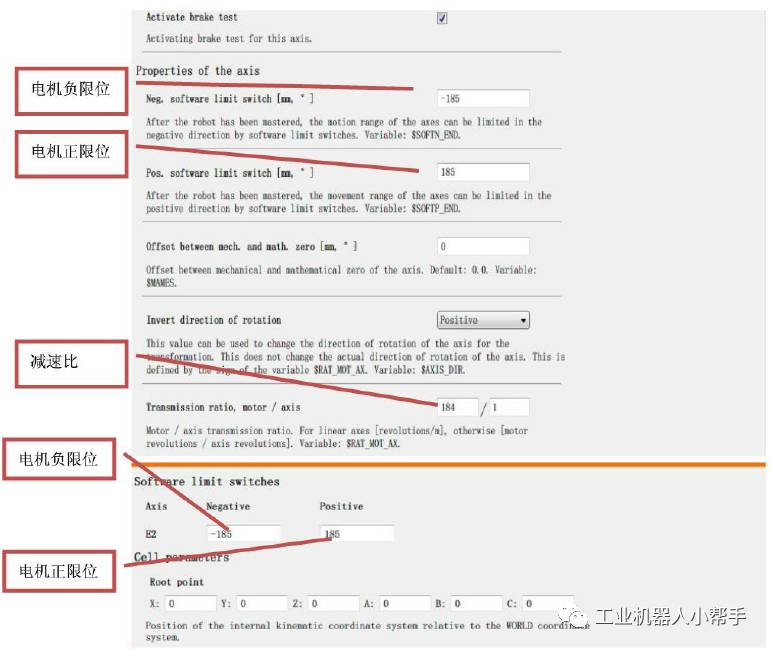

參數主要有限位,電機轉向,軸的類型,減速比等參數

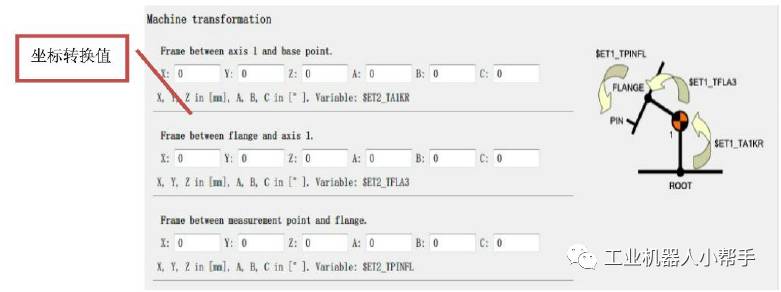

如果需要做耦合,就必須將坐標轉換值輸入進去,數值由實際測量得出

旋轉軸配置和上面步驟基本相同,不同的是配置旋轉軸不用添加完后把KR60HA_3拖拽到Mx_110_130_40_S0的FLANGE BASE下面

執行:文件/名錄管理,把所有的文件移至右邊。

示教器出現“安全配置的校驗總和不正確”提示,執行安全配置后即可消除。
