在采購ABB機器人的時候，都會配有使用說明書、現場安裝與調試人員以及售后專員。但是時間一長，隨著ABB機器人操作人員變更流動，說明書難免會丟失，且ABB機器人官方也不是一直無償售后服務，所以我總結了一些常見的ABB機器人IRC5示教器常見操作與常見故障。

ABB機器人IRC5 DSQC679 3HAC028357-001示教器常見操作

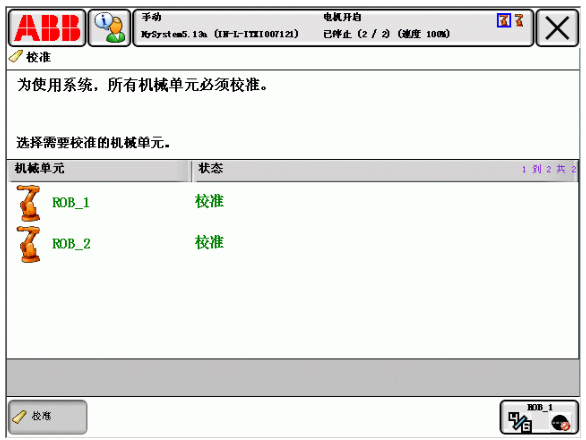

ABB機器人校準：

校準菜單用于校準機器人系統中的機械單元。可使用Calibration Pendulum選項執行校準。

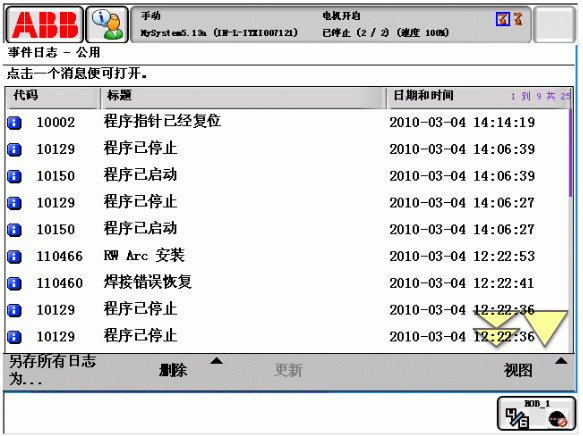

ABB機器人時間日志：

操作機器人系統時，現場通常沒有工作人員。為了方便故障排除，系統的記錄功能會保存事件信息，并將其作為參看。

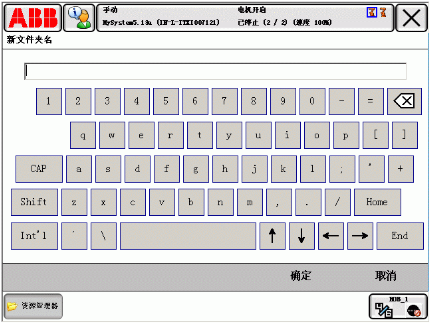

ABB機器人示教器使用軟鍵盤：

在操作系統（例如輸入文件名或參數值）時，會經常使用軟鍵盤。軟件盤和普通鍵盤一樣，也可以輸入插入點，鍵入字符或更正鍵入錯誤。點擊字姆、數字和特殊字符，輸入文本或數值。

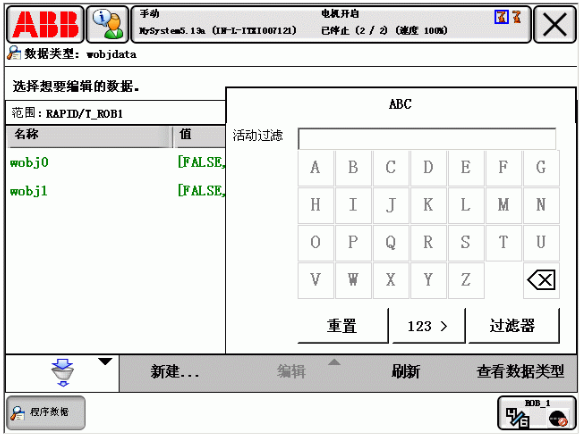

ABB機器人示教器過濾功能：

在整個ABB示教器菜單中，您可以使用過濾功能。此項功能非常有用，例如在查看數據類型實例時，實例的數量可能會超過可查看范圍。過濾掉以特定字符開頭的實力可以減少選項數量。

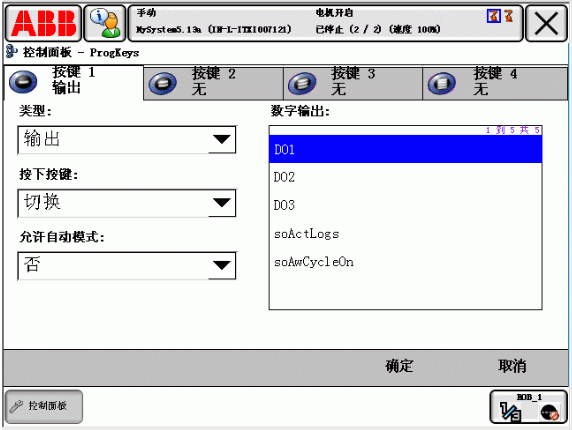

ABB機器人示教器更改預設按鍵：

預設按鍵是ABB示教器上四個硬件按鈕，可用于由用戶設置的專用特定功能。

對這些按鍵進行編程后可簡化程序編程或測試，也可以啟動示教器上的菜單。

ABB機器人IRC5 DSQC679 3HAC028357-001示教器常見故障

ABB示教器觸摸偏差：

故障現象1：手指所觸摸的位置與鼠標箭頭沒有重合。

故障原因：ABB示教器安裝完驅動程序后，在進行校正位置時，沒有垂直觸摸靶心正中位。

故障解決方法：重新校正位置。

故障現象2：ABB示教器部分區域觸摸準確，部分區域觸摸有偏差。

故障原因：ABB機器人示教器表面聲波觸摸屏四周邊上的聲波反射條紋上面積累了大量的塵土或水垢，影響了聲波信號的傳遞所造成的。

故障解決方法：將觸摸屏控制卡的電源斷開，然后清潔觸摸屏，尤其注意要將觸摸屏四邊的聲波反射條紋清潔干凈。

ABB機器人示教器觸摸無反應：

故障現象：觸摸屏幕時鼠標箭頭無任何動作，位置沒有移動。

故障原因：

①表面聲波觸摸屏四周邊上的聲波反射條紋上面所積累的塵土或水垢非常嚴重，導致觸摸屏無法工作；

②觸摸屏發生故障；

③觸摸屏控制卡發生故障；

④觸摸屏信號線發生故障；

⑤主機的串口發生故障；

⑥示教器的操作系統發生故障；

⑦觸摸屏驅動程序安裝錯誤。 故障解決方法：觀察觸摸屏信號指示燈，該燈在正常情況下為有規律的閃爍，大約為每秒鐘閃爍一次。

當觸摸屏幕時，示教器黑屏，這個問題比較復雜了。如果設置了背光節能，黑屏是正常的；如果誤操作了系統控制區的第二個字，也會黑屏。如果能排除前兩點，大家可以更新到最新的韌體看一下。

ABB示教器無顯示（解決方法：維修或更換內部主板或液晶屏）； ABB示教器顯示不良、豎線、豎帶、花屏（解決方法：更換液晶屏）；

ABB示教器按鍵不良或不靈（解決方法：更換按鍵面板）；

ABB示教器有顯示無背光（解決方法：更換高壓板）；

ABB示教器操縱桿XYZ軸不良或不靈（解決方法：更換操縱桿）；

ABB示教器急停按鍵失效或不靈（解決方法：更換急停按鍵）；

ABB示教器數據線不能通訊或不能通電（解決方法：更換數據線）。
